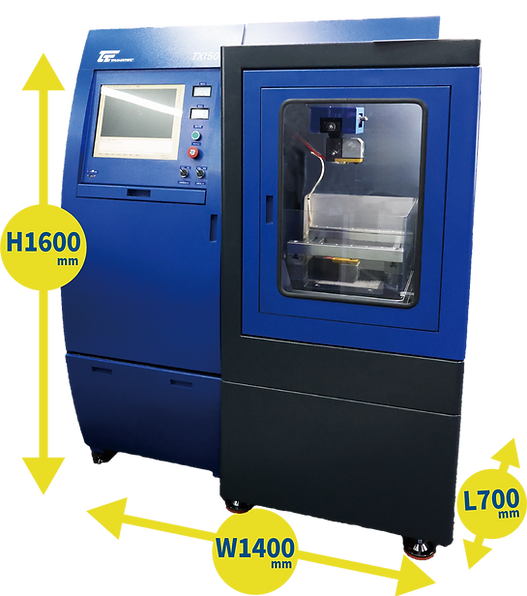

畳1帖弱のW1400×L700
超コンパクトサイズ
ワイヤの繰返し
利用で低コスト運用

機械前面で操作可能

機械前面で操作・作業が可能な為、作業効率性が高く、複数台数での稼働も可能。


ワイヤの掛け替えや基本メンテナンスも前面から行えます。

1U5A1077 - コピー.JPG
1U5A9844 - コピー.JPG

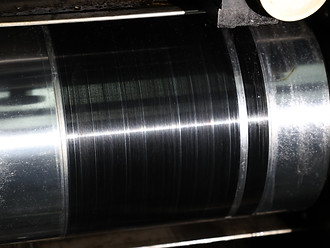

ワイヤの繰り返し利用

機内にワイヤ巻取りドラムが設置されており、ドラムを正転・逆転させ同じワイヤ線を長時間繰り返し使用することにより大幅なコスト削減に繋がります。

ワイヤ走行経路

モリブデン鋼ワイヤ線が機内循環するイメージです。

モリブデンワイヤ放電加工機TX150ワイヤ走行経路

モリブデンワイヤとは?

強度・靭性に優れたモリブデン鋼のワイヤ線を放電加工機に採用する事で、「超硬・難削材」の放電加工が可能に。導電性のある素材であれば加工ができます。

強度・耐久性があり繰り返し利用ができる為、真鍮ワイヤ線と比べて低コストでの運用が可能。フライスの代わりに粗加工機としてもお使いいただけます。

難削材加工・粗取り加工に最適

加工速度

150m㎡/min

加工精度

±0.03mm

最高表面粗さ

Ra1.6μm

機械仕様

XY軸移動量  250㎜×150㎜
最大加工高さ  250㎜
工作物許容質量 80kg
機械据付寸法  W1400×L700×H1600㎜
機械本体重量  800kg
ワイヤ線径   Φ0.18㎜・Φ0.2㎜
